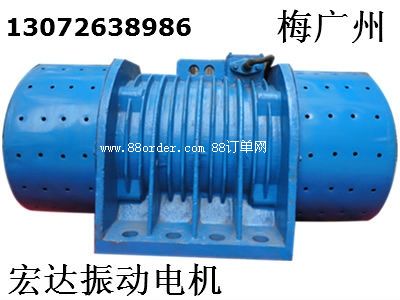

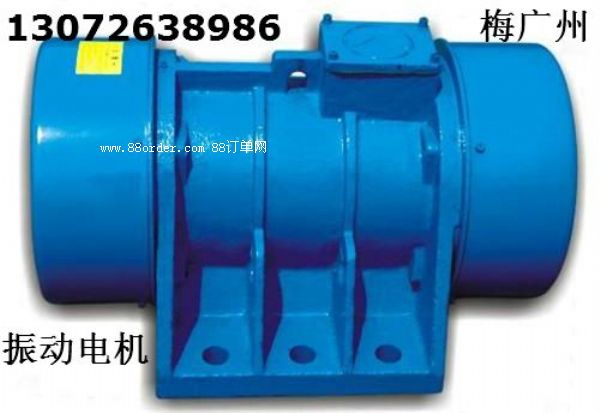

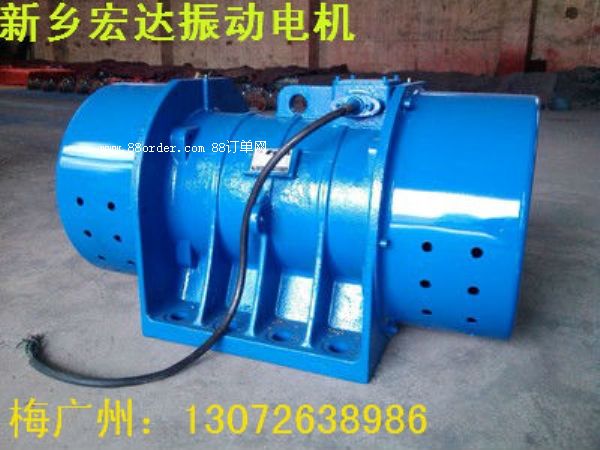

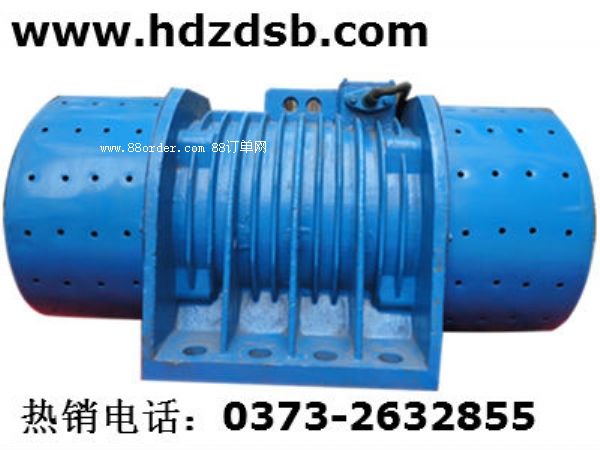

YZG16-1.1/6振动电机 1.1KW振动电机

yzg系列三相异步振动电机是我公司总结多年生产zg系列惯性振动器的经验，自行研制开发的。
yzg系列三相异步振动电机为各类机械通用型激振源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮食、冶金、化工、港口等行业。

二、特点
yzg系列三相异步振动电机具有以下优点：
1、激振力与功率配合适当，机体质量轻、体积小。
2、利用平稳的回转产生振动力，噪声低。
3、全封闭结构，外壳防护等级ip54、ip55。
4、使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。
5、只需调节偏心块夹角，就可实现无级调整激振力。
6、可多机组合形成多种振动形式，满足各种作业要求。
7、机种丰富,规格齐全,能满足各类振动机械的工作需要。

三、使用条件
环境温度：-15℃~+40℃        绝缘等级：f级
海    拔：<1000m             电源频率：50 hz
电    压：380v               工作方式：连续s1
接    法：y/△               安装方式：任意方向

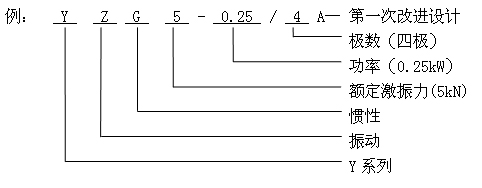

四、型号举例

五、技术参数

序 号	型号	额定 激振力 kn	额定 功率 kw	额定 电流 a	额定 转速 转/分	额定 电压 v	温升 k	绝缘 等级	防护 等级	重量 kg
1	yzg1-0.09/2	0-1	0.09	0.32	2900	380	≤80	f	ip55	10
2	yzg2-0.18/2	0-2	0.18	0.59	2900					18
3	yzg8-0.25/2	0-3	0.25	0.78	2900					20
4	yzg5-0.37/2	0-5	0.37	1.10	2900					28
5	yzg10-0.75/2	0-10	0.75	1.96	2900					48
6	yzg20-1.5/2	0-20	1.5	3.67	2900					70
7	yzg30-2.2/2	0-30	2.2	5.10	2900					106
8	yzg50-3.7/2	0-50	3.7	8.43	2900					190
9	yzg1-0.09/4	0-1	0.09	0.35	1450					12
10	yzg2.5-0.12/4	0-2.5	0.12	0.49	1450					20
11	yzg5-0.25/4	0-5	0.25	0.85	1450					30
12	yzg8-0.37/4	0-8	0.37	1.18	1450					50
13	yzg10-0.55/4	0-10	0.55	1.76	1450					50
14	yzg16-0.75/4	0-16	0.75	1.94	1450					76
15	yzg20-1.1/4	0-20	1.1	2.85	1450					86
16	yzg30-1.5/4	0-30	1.5	3.76	1450					110
17	yzg40-2.0/4	0-40	2.0	4.70	1450					140
18	yzg50-2.2/4	0-50	2.2	5.55	1450					200
19	yzg60-3.0/4	0-60	3.0	7.36	1450					245
20	yzg80-5.5/4	0-80	5.5	11.5	1450					340
21	yzg100-7.5/4	0-100	7.5	16.88	1450					460
22	yzg1.5-0.12/6	0-1.5	0.12	0.5	960					20
23	yzg3-0.25/6	0-3	0.25	1.0	960					32
24	yzg5-0.37/6	0-5	0.37	1.36	960					55
25	yzg8-0.55/6	0-8	0.55	1.60	960					65
26	yzg10-0.75/6	0-10	0.75	2.46	960					78
27	yzg16-1.1/6	0-16	1.1	3.38	960					96
28	yzg20-1.5/6	0-20	1.5	4.48	960					120
29	yzg25-1.85/6	0-25	1.85	5.56	960					150
30	yzg30-2.2/6	0-30	2.2	6.20	960					200
31	yzg45-3.0/6	0-45	3.0	8.30	960					250
32	yzg50-3.7/6	0-50	3.7	9.38	960					300
33	yzg60-4.5/6	0-60	4.5	11.50	960					380
34	yzg80-5.5/6	0-80	5.5	13.6	960					420
35	yzg100-7.5/6	0-100	7.5	17.12	960					520
36	yzg1.5-0.18/8	0-1.5	0.18	0.86	720					32
37	yzg3-0.25/8	0-3	0.25	1.18	720					60
38	yzg5-0.37/8	0-5	0.37	1.76	720					80
39	yzg10-0.75/8	0-10	0.75	2.78	720					136
40	yzg16-1.1/8	0-16	1.1	4.08	720					150
41	yzg20-1.5/8	0-20	1.5	4.94	720					220
42	yzg30-2.2/8	0-30	2.2	6.7	720					350
43	yzg50-3.7/8	0-50	3.7	9.8	720					460

六、外型及安装尺寸

*注：1. yzg系列电机外壳颜色为国际通用安全警告色，如客户需要可另作说明。
     2.用户如在额定电源电压、额定电源频率、特别激振力、特别材质等方面有特殊要求时请详细说明，本公司可按特殊要求制作。

序号	型号	l	b	b	a	c	h	h	g	d	图 型
1	yzg1-0.09/2	220	70	40	150	120	65	155	13	10	图1
2	yzg2-0.18/2	250	130	90	180	150	90	200	14	14
3	yzg3-0.25/2	250	130	90	180	150	90	200	14	14
4	yzg5-0.37/2	310	155	110	220	180	100	210	18	18
5	yzg10-0.75/2	400	195	140	265	220	120	225	22	22
6	yzg20-1.5/2	440	215	150	320	260	140	290	24	26
7	yzg30-2.2/2	490	240	170	380	310	160	340	30	32
8	yzg50-3.7/2	570	300	220	430	350	180	380	34	38
9	yzg1-0.09/4	230	70	40	150	120	65	155	13	10
10	yzg2.5-0.12/4	250	130	90	180	150	90	200	14	14
11	yzg5-0.25/4	330	150	110	220	180	100	210	18	18
12	yzg8-0.37/4	390	140	140	265	220	120	225	22	22
13	yzg10-0.55/4	400	195	140	265	220	120	225	22	22
14	yzg16-0.75/4	440	215	150	320	260	140	290	24	26
15	yzg20-1.1/4	450	215	150	320	260	140	290	24	26
16	yzg30-1.5/4	490	240	170	380	310	160	340	30	32
17	yzg40-2.0/4	510	240	170	380	310	160	340	30	32
18	yzg50-2.2/4	570	300	220	430	350	180	380	34	38
19	yzg60-3.0/4	620	300	220	430	350	180	3910	34	38
20	yzg80-5.5/4	680	360	250	460	380	200	440	38	38	图2
21	yzg100-7.5/4	740	380	280	530	440	220	460	38	45
22	yzg1.5-0.12/6	256	130	90	180	150	90	200	14	14	图1
23	yzg3-0.25/6	330	150	110	220	180	100	210	18	18
24	yzg5-0.37/6	402	195	140	265	220	120	225	22	22
25	yzg8-0.55/6	410	195	140	265	220	120	225	22	22
26	yzg10-0.75/6	430	215	150	320	260	140	290	24	26
27	yzg16-1.1/6	460	215	150	320	260	140	290	24	26
28	yzg20-1.5/6	520	240	170	380	310	160	340	30	32
29	yzg25-1.85/6	550	240	170	380	310	160	340	30	32
30	yzg30-2.2/6	580	290	220	430	350	180	380	34	38
31	yzg45-3.0/6	610	290	220	430	350	180	380	34	38
32	yzg50-3.7/6	650	360	250	460	380	200	440	38	38
33	yzg60-4.5/6	670	360	250	460	380	200	440	38	38
34	yzg80-5.5/6	710	380	280	530	440	220	460	40	45	图2
35	yzg100-7.5/6	865	440	140	530	440	240	467	36	45
36	yzg135-9.0/6	985	510	140	600	480	265	520	38	45	图3
37	yzg160-11.0/6	998	510	140	600	480	265	520	38	45
38	yzg180-13.0/6	970	510	140	610	520	290	570	38	45
39	yzg30-2.2/8	700	330	250	460	380	200	420	38	38	图1
40	yzg50-3.7/8	760	380	280	530	440	220	460	40	45	图1
41	yzg1.5-0.18/8	330	150	110	180	180	100	210	18	18
42	yzg3-0.25/8	420	195	140	265	220	120	230	22	22	图1
43	yzg5-0.37/8	460	215	150	320	260	140	300	24	26
44	yzg10-0.75/8	496	240	170	380	310	160	340	30	32
45	yzg16-1.1/8	560	240	170	310	310	160	340	30	32
