美国捷锐BV635系列球阀

美国捷锐bv635系列球阀
特点：
1、可采用面板安装。
2、出厂测试条件： 6000 psi 压缩氮气。
3、最高使用压力：6000 psi (415 bar)。
4、进气接口连接形式为：1/4"npt螺纹。
5、使用温度范围：-17℃ ~ 121℃ (1.4°f ~250°f)。
6、手柄式转动开关，使用时只能处于全开或全闭位置。
7、清洁符合 astm g93c 标准，依cga g-4.1 脱脂处理。
8、出气接口连接形式为：npt螺纹接头、genlok 卡套式接头。
9、出气接口连接规格为：6mm、8mm、10mm、12mm；1/8"、1/4"、3/8"、1/2"。

型号规格：
公制

型号	通径 (in.)	cv	连接形式		尺寸(in.)		面板安装 孔径(in.)
			进气	出气	a	b
ss-bv635-tf6m	4.8	1.6	1/4" female npt	6 mm genlok	105	52.6	23.2
ss-bv635-tf8m	4.8	1.5		8mm genlok	105	52.6	23.2
ss-bv635-tf10m	4.8	1.3		10 mm genlok	112	56.0	23.2
ss-bv635-tf12m	4.8	1.0		12 mm genlok	117	58.5	23.2

英制

型号	通径 (in.)	cv	连接形式		尺寸(in.)		面板安装 孔径(in.)
			进气	出气	a	b
ss-bv635-fnt2	0.187	1.2	1/4" female npt	1/8" female npt	2.94	1.47	0.91
ss-bv635-fnt4	0.187	1.0		1/4" female npt	2.93	1.47	0.91
ss-bv635-tf4	0.187	1.6		1/4" genlok	4.14	2.07	0.91
ss-bv635-tf6	0.187	1.4		3/8" genlok	4.39	2.19	0.91
ss-bv635-tf6	0.187	1.0		1/2" genlok	4.60	2.30	0.91

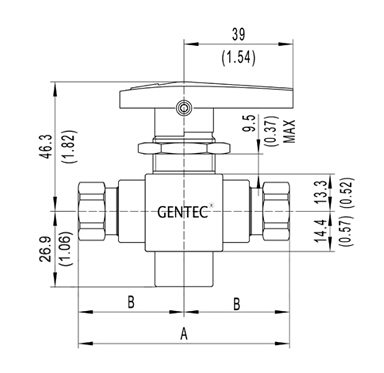

安装结构图：

无
