1.简介

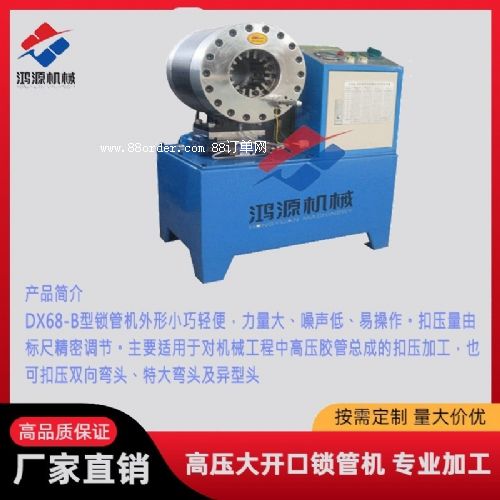

dx68-b型锁管机外形小巧轻便，力量大、噪声低、易操作。扣压量由标尺精密调节。主要适用于对机械工程中高压胶管总成的扣压加工，也可扣压双向弯头、大弯头及异型头。

2.安装使用

1、加足洁净的46# 抗磨液压油70升，如室温低于10℃，需添加10％变压器油；接好电源，使电机旋向与电机上的旋向标志一致，并作接地保护。

2、调整标尺：标尺用于调整扣压量的大小。顺时针调整扣压量减小，逆时针调整扣压量增大。标尺由标尺座上的三个内六角螺丝及三个弹簧与油缸端盖连接在一起，用手拉动标尺（垂直于油缸端盖方向），应能灵活离开油缸端盖，松手后靠弹簧弹力复原，每次开机前应仔细检查标尺伸缩是否灵活，引线连接是否可靠。

3、将标尺主尺旋至副尺0线以内，开机试运行，初次使用应使机器空载往复运动20-30次，观查各部件运行是否正常。在以后的每次使用当中，都不要一开始就上到很高的压力，应当使压力逐渐上升。

4、 压力调整：扣压压力与开模压力由油缸后面两个旋钮调整（见图），顺时针调整压力增加，逆时针调整压力减小（出厂时压力已调好）。

5、 操作：根据所扣压胶管的规格，按尾页参考表选择合适的模具安装到模座上，并按表中数据调整好标尺位置即可锁管。锁管结束后，用卡尺测量扣压后管套外径尺寸是否符合参考表数据，如不符，则精调标尺，直至符合要求为止。因管套的生产厂家不同，其具体尺寸、材质、硬度等不尽相同，这些因素都会对锁管结果造成不同程度的影响，因此，表中数据仅供参考，详细数据以压力试验为依据。

3.、注意事项

扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。

防止工具和其他异物进入锁头。

每次在工作完毕后必须使八块模座张开到大程度，这样可使弹簧处于张开状态，否则将损坏弹簧。并将模座及其与之相互接触的接触面涂黄油，以起到润滑作用，并延长模座及与之相接触件的使用寿命。

工作时不要把手伸进锁头内；维修时必须切断电源。
